Ящик с понижающим трансформатором – ЯТП

Ящик с понижающим трансформатором – ЯТП

Предназначены для питания местного и ремонтного освещения,  подключения переносных светильников и инструмента,  когда, по условиям техники безопасности, требуется питание от пониженного – безопасного напряжения и гальваническая развязка (разделение) от электросети.

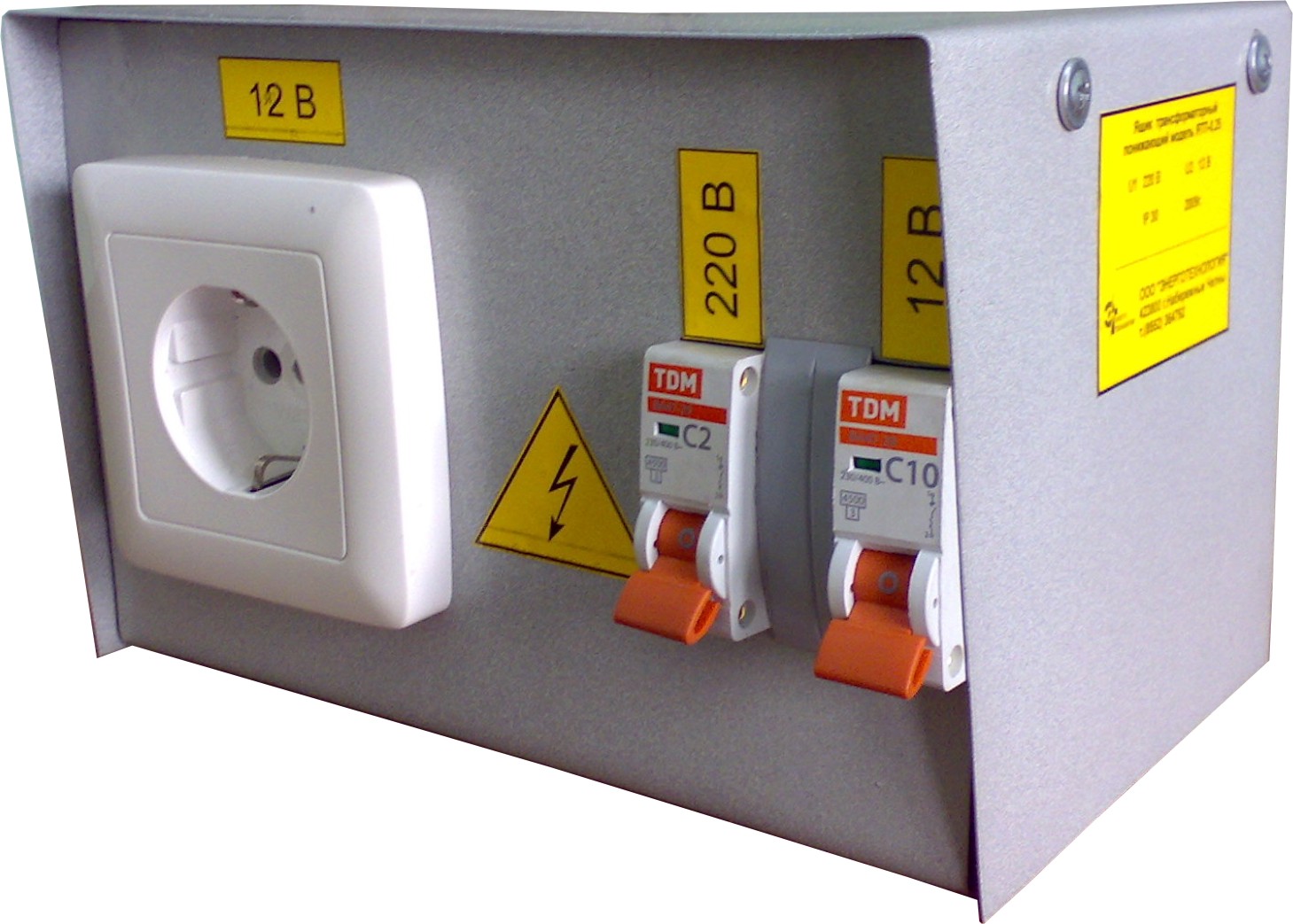

Ящики ЯТП имеют разборный металлический корпус, внутри которого установлены:

  • Однофазный понижающий, разделительный  трансформатор ОСО-0,25 мощностью 250 Вт.
  • Однополюсные автоматические выключатели ВА 47-29 в цепи первичного и вторичного напряжения.
  • Штепсельная розетка.

Расшифровка обозначений.

ЯТП 0,25 220/36 УХЛ4 IP31
ЯТП - марка ящика
0,25 - мощность понижающего трансформатора
220 - напряжение первичной обмотки трансформатора
12;36;42 - напряжение вторичной обмотки трансформатора
УХЛ4 - климатическое исполнение по ГОСТ 15150-69
IP31 - степень защиты по ГОСТ 14254-96

Ящики с понижающим трансформатором производства ООО «Энерготехнология» отличаются следующими преимуществами :

  • малогабаритная конструкция
  • эстетичный внешний вид
  • высококачественное наружное покрытие, антикоррозийная стойкость
  • простота монтажа и использования
  • высокий уровень электробезопасности

Технические характеристики

Вид установки – навесной
Габаритные размеры – 140х200х145
Масса – 6 кГ
Ввод – два ввода Ø 15 мм снизу, через сальники
Номинальная частота – 50 Гц
Номинальное напряжение изоляции – 600 В
Максимальное допустимое значение тока К.З. – 4,5 кА
